« COMPONENTI ELETTRICI

Solder & Seal

SOLDER & SEAL è stato sviluppato in particolare per fare giunzioni elettriche, specialmente per applicazioni dove sono richieste qualità, affidabilità, longevità e impermeabilizzazione.
SOLDER & SEAL è composto da una guaina termo-restringente in Kynar di alta qualità, contenente due anelli con flussante incorporato e anelli di tenuta termoplastici.

SOLDER & SEAL è molto semplice da applicare e la qualità della giunzione può essere controllata visivamente grazie alla trasparenza del connettore.
SOLDER & SEAL è disponibile in diverse misure (vedere le referenze del prodotto) e può essere applicato sia su conduttori flessibili che rigidi a sezione da 0,25 mm² a 6,0 mm².

Saldare - sigillare - connettere in una sola applicazione.
Connettere cavi a terminali.
Può essere installato facilmente e velocemente con un accendino, un saldatore o un phon ad aria calda.
Resistenti all’acqua.
La guaina trasparente consente di vedere attraverso e garantisce protezione, tenuta e isolamento.
Resiste a temperature da -55°C a +130°C.
Guaina termorestringente in Kynar: autoestinguente, rimane flessibile, ottimo isolamento.
Saldatura con flussante incorporato: nessuna perdita di voltaggio, connessione solida, senza ingombro.
Anello adesivo sigillante termoplastico sigilla completamente.

Articolo Nr.	Nome	Contenuto
T845001	Solder & Seal clear (50 pcs)	50pcs
T845002	Solder & Seal red (50 pcs)	50pcs
T845003	Solder & Seal blue (50 pcs)	50pcs
T845004	Solder & Seal yellow (50 pcs)	50pcs

Dati tecnici
Applicazioni ed uso
Download

Parete esterna: Kynar autoestinguente
Rapporto restringimento: 2/1
Resistenza alla trazione NAS175: >4,5 N
Resistenza alla corrosione (+35°C, 96 ore,5 % NaCl): ≤ 2,5MV
Anelli di tenuta: termoplastica stabilizzata termicamente
Tipo di protezione IEC 60529: IP 67 (immersione temporanea max. 1 metro per 30 min)
Caduta di tensione NAS1745: < 2 mV

Temperatura di applicazione: da +80°C a +120°C
Resistività di volume (Ω cm): ≥ 10^15
Resistenza dielettrica ASTM D2671 (kV/mm): ≥ 32
Resistenza alla temperatura: da -55°C a +150°C
Voltaggio: > 600V
L’anello contiene: Cd (cadmio) 18%, Sn (stagno) 51%, pb 32% (piombo) con flussante.

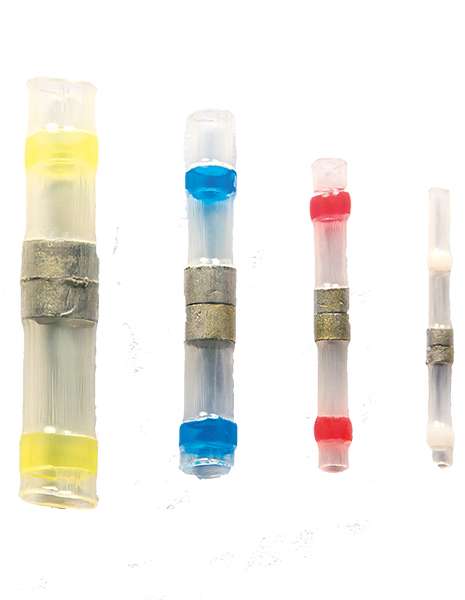

Misure:
Clear da 0,22-0,50 mmq (Ø da 0,4 - 1,7 mm)
Rosso: da 0,50 -1,0 mmq ( Ø da 1,2- 2,7 mm)
Bleu: da 1,5 - 2,5 mmq (Ø da 1,8 - 4,5 mm)
Giallo: da 4,0 - 6,0 mmq (Ø da 2,8 - 6,0 mm)

Uso:
- Collegamento di cavi a terminali
- Servizio di manutenzione industriale
- Garage e officine
- Riparazione di utensili e macchine
- Orticoltura ed illuminazione esterna
- Segnaletica, illuminazione al neon
- Costruzione e riparazione navale
- Installazione di autoradio e sistemi di allarme
- Installazione di ganci di traino
- Costruzione di camion e autobus
- Settore agricolo
- Industria edile
- Imbarcazioni da diporto e motori fuoribordo
- Motocicli
- Installazione e manutenzione elettrica

Applicazione:
- Scegliere la giusta misura di connettore, inserire i cavi nelle due estremità fino a farli sovrapporre al nucleo di piombo.
- Pressare leggermente l’anello di piombo per ottenere un leggero fissaggio meccanico.
- Scaldare con un accendino o un saldatore partendo dagli anelli esterni fino a sciogliere il nucleo centrale di lega di stagno. Continuare fino a quando il nucleo si è sciolto e i cavi sono completamente saldati.

pdf Informazioni prodotto
techmasters_it_sse_PDS.pdftechmasters_it_sse_PDS.pdf (1.6 MB)

pdf Certificato IP 67
techmasters_it_sse_Solder & Seal certificato IP 67_INFO.pdftechmasters_it_... IP 67_INFO.pdf (1.7 MB)

pdf Certificato UL
techmasters_it_sse_UL-Certificate-of-Compliance_Solder_and_Seal_12_2022_INFO.pdftechmasters_it_...2_2022_INFO.pdf (115.5 KB)
